ESG Glasschild mit Eloxal-Glashalter silber, montagefertig zur Schraubmontage mittels Flachschrauben

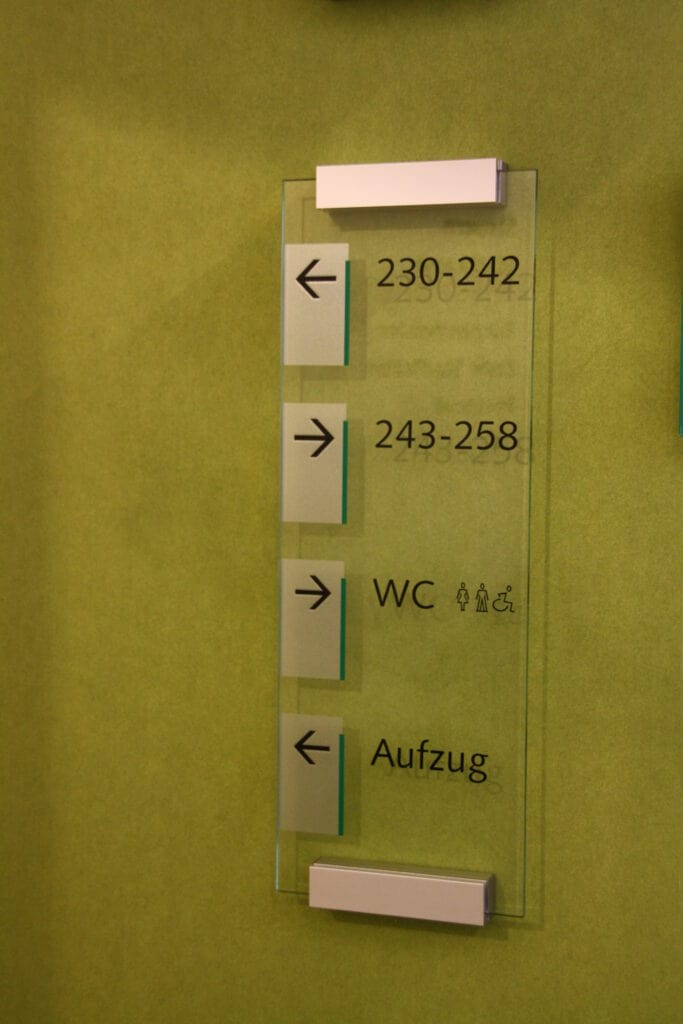

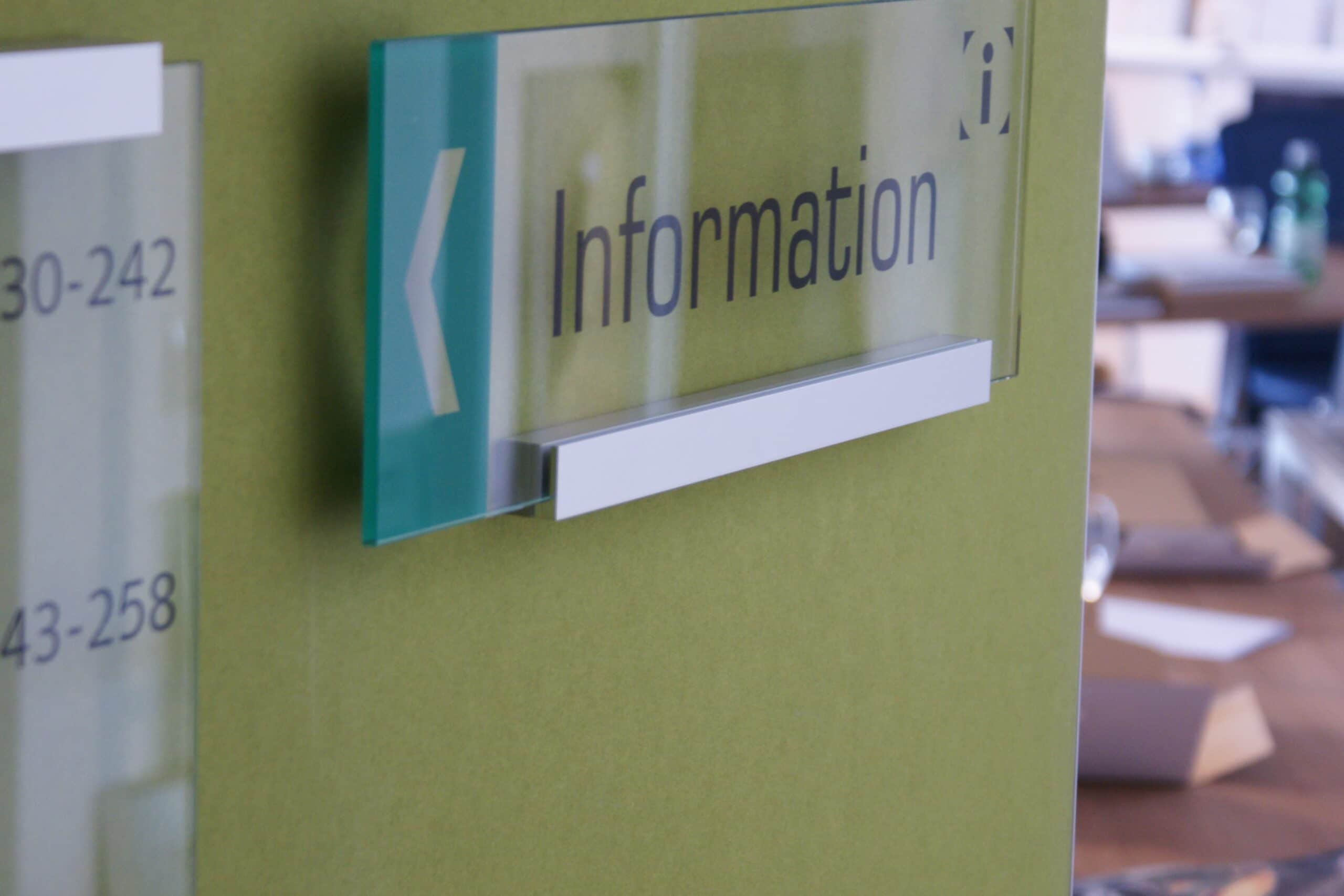

Aus 2 x 3 mm ESG Scheiben mit allseitiger Facette und polierten Kanten bestehen ESG Wegweiser. Die Gläser werden von zwei Silber eloxierten Aluminium Glashalter 24 x 24 mm mit nicht sichtbaren Inbusschrauben zusammengehalten. An einer Rohaluminium – Montageleiste mit zwei oder mehreren Inbusschrauben werden die Glashalter befestigt. Mit Flachkopf Torxschrauben und Allzweckdübel werden diese unsichtbar auf Beton, Mauerwerk, Gipskarton oder Leichtbauwänden montiert. An die Montageleisten werden seitlich zwei silberne Kunststoffkappen eingesteckt. Mit zwei oder mehreren Inbusschrauben wird der aufgesetzte Glashalter an der Montageleiste fixiert.
Textwechsel
- Am Glashalter (unten) wird mittels Sechskantschraubendreher die Gewindestifte gelockert
- Glashalter mit den Gläsern von der Montageplatte abziehen
- In der Glashalterleiste (rückseitig) werden die Gewindestifte gelockert und die gläser herausgenommen
- Denn Texteinleger wechseln
- In umgekehrten Reihenfolge wird das Systemschild wieder montiert
Beschriftung:
- Die Beschriftung erfolgt mittels Papiereinlagen 120 gr. oder mittels Transparentpapier (milchig). Diese kann vom Nutzer mittels PC und Laser. oder Tintenstrahldrucker selbst erstellt und ggf. selbst aktualisiert werden. Texteinleger nicht in Lieferung enthalten.
- Tipp: Bei uns können Sie Ihre Papiereinleger individuell bedrucken lassen. Sie möchten die Papiereinleger gleich mitbestellen? Wir erstellen Ihnen gerne ein Angebot.
Montage / Befestigung
- Positionieren sie die Montageleiste und schrauben sie diese mit Flachkopfschrauben an
! Die schräg verlaufende Seite der Montageleiste muss vom Glas weggerichtet sein !
- Anschließend vorgehen wie beim Textwechsel
- Als letztes wird die Kunststoffabdeckkappen in die Montageleiste drücken
Gerne beraten wir Sie hinsichtlich der geeigneten Schilder für Ihre Anwendungen oder Projekt und senden Ihnen Informationsmaterial und Musterschild zu, nehmen sie mit uns kontakt auf um ihre Muster kostenneutral anzufordern > hier Muster Anfrage
